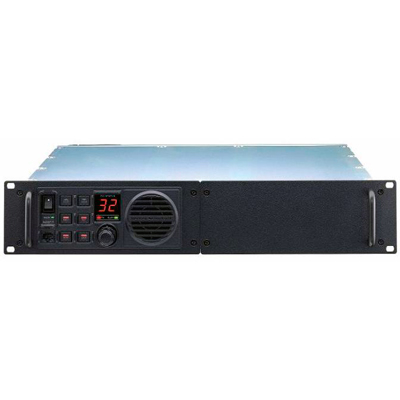

Устройство Vertex Standard VXR-9000E представляет собой 25-ваттный ретранслятор, способный обеспечивать бесперебойную связь в периоды наибольшей нагрузки. Изящный корпус устройства выполнен таким образом, чтобы его можно было без труда установить на любой ретрансляторной площадке. Из особенностей так же стоит отметить: большую канальную емкость и сканирование в режиме Priority; функцию резервирования источника питания с аварийным оповещением; функцию программирования ретранслятора; поддержку симплексного и дуплексного режимов.



Общие характеристики:

• Диапазон частот: ОВЧ: 134 - 160 МГц (А), 146 - 174 МГц (С) / УВЧ: 400 - 430 МГц (А), 440 - 470 МГц (СS)
• Количество каналов: 32
• Напряжение электропитания: 13,6 В постоянного тока ± 10%
• Разнесение каналов: 12,5/20/25 кГц
• Шаг фазовой подстройки частоты: 2,5 / 5,0 / 6,25 кГц
• Диапазон рабочих температур: От -30ºC дo +60ºC
• Стабильность частоты: 1,5 ppm, 1,0 ppm (30 мин после включения)
• Входное-выходное сопротивление: 50 Ом
• Габариты (В х Ш х Г): 483 x 88 x 343 мм
• Масса (приблизит.): 9,7 кг

Характеристики приемника:

• Чувствительность 20дБ SINAD: -4 дБмкВ ЭДС
• Избирательность: 70 дБ / 60 дБ
• Перекрестная модуляция: 70 дБ
• Подавление паразитных сигналов и помех по зеркальному каналу: 70 дБ
• Порог шумоподавления: 0,4 мкВ (регулируемый)
• Искажение звука: < 3 %
• Кондуктивное паразитное излучение: < -90 дБ
• Фон и помехи: > 50 дБ
• Характеристика звуковой частоты: Коррекция 6 дБ/окт. (от 300 Гц до 3 кГц)
• Разъем антенны: BNC
• Звуковой выход: 4 Вт при 4 Ом

Характеристики передатчика:

• Выходная мощность: 25 / 10 / 5 Вт
• Рабочий цикл: 50%
• Модуляция: 16K0F3E, 11K0F3E
• Ограничение модуляции: ±5,0 кГц / ±2,5 кГц
• Фон и помехи: > 50 дБ (широк.), > 45 дБ (узк.)
• Чувствительность микрофона: 5 мВ
• Разъем антенны: Тип N
• Искажение звука: < 2,5% при 1 кГц
• Побочное излучение: -36 дБМ при ≤ 1 ГГц; -30 дБМ при > 1 ГГц
