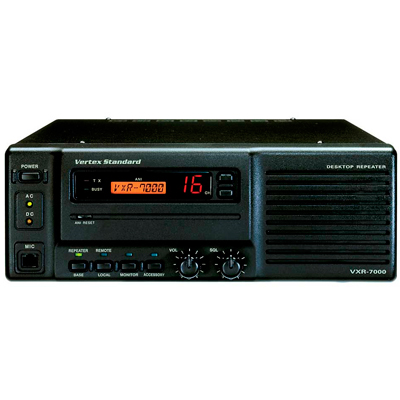

Универсальный ретранслятор Vertex Standard VXR-7000 не только помогает увеличить дальность действия систем дуплексной радиосвязи, но и может служить базовой станцией, когда необходимо наладить радиообмен между мобильными группами службы общественной безопасности, промышленного предприятия или административного органа. Из особенностей разработки стоит отметить: устройство мгновенно переходит в режим базовой станции при нажатии и удержании кнопки тангенты – Push to Talk Transmit; поддержку локального и дистанционного режимов управления; устройство поддерживает функцию декодирования сигналов DTMF, совместимую с функциями экстренного вызова (Emergency) и автоматического определения номера (ANI).



Общие характеристики:

• Диапазон частот: ОВЧ: 136 – 150 МГц (А), 150 – 174 МГц (С) / УВЧ: 400 – 430 МГц (A), 420 – 450 МГц (BS1), 450 – 480 МГц (D)
• Количество каналов: 16
• Напряжение электропитания: 200 / 240 В переменного тока ±10% 50/60 Гц или 13,8 В постоянного тока
• Разнесение каналов: 12,5/20/25 кГц
• Шаг фазовой подстройки частоты: ОВЧ: 5,0 / 6,25 кГц / УВЧ: 2,5 / 5,0 / 6,25 кГц
• Диапазон рабочих температур: От -25ºC дo +55ºC
• Устойчивость частоты: ±1,0 кГц
• Сопротивление антенны: 50 Ом (несбалансир.)
• Габариты (В х Ш х Г): 325 x 115 x 391,5 мм
• Масса (приблиз.): 10 кг
• Кодирование/декодирование: 47 тонов CTCSS / 108 кодов DCS / DTMF
• Передача идентификационных данных: CW
• Подключения аксессуаров: 25-контактный разъем D-Sub

Характеристики приемника:

• Чувствительность 20дБ SINAD: -2 дБ мкВ ЭДС
• Избирательность: 70 дБ / 60 дБ
• Перекрестная модуляция: 70 дБ
• Подавление паразитных сигналов и помех по зеркальному каналу: 70 дБ
• Звуковой выход: 4 Вт при 4 Ом 10% THD

Характеристики передатчика:

• Выходная мощность: От 5 до 25 Вт
• Рабочий цикл: 50%
• Модуляция: 16K0F3E, 11K0F3E
• Ограничение модуляции: ±5,0 кГц / ±2,5 кГц
• Искажение звука: < 2,5% при 1 кГц
• Паразитное излучение: -36 дБМ при ≤ 1 ГГц; -30 дБМ при > 1 ГГц
